  产品系列 - 刀具夹具

      当我们谈及工具夹固时,我们正常是指在螺纹加工过程中,用攻丝刀柄及攻丝装置来装夹刀具。我们的产品包括下列产品系列:

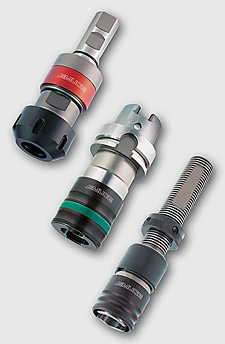

KSN 系列

      我们的KSN系列攻丝刀柄是专门设计用于CNC加工中心、CNC车削中心和其他机床。由于KSN/Softsynchro攻丝刀柄的特殊结构设计,它们主要被用于有同步主轴的CNC机床。

      为了满足多种不同的要求,KSN系列攻丝刀柄可分为下列6种类型:


KSN 用于普通螺纹切削,在壳体上有一个黄色
KSN/IKZ(Z)/MMS 用于螺纹切削时,刀柄内冷压力可达10巴(10 bar,140磅/平方英寸)的最小量润滑(MMS),在壳体上有一个绿色
KSN/HD 用于螺纹切削时,刀柄内冷压力可达50巴(50 bar,700磅/平方英寸),在壳体上有一个红色
KSN/ICS 刀柄对螺纹切削周期具有监控功能
KSN/Synchro 用于在具有同步控制系统的机床上切削螺纹,使用钢制弹簧夹头夹持丝锥
KSN/Softsynchro 通过安装一个在压力和拉力方向上的微量长度补偿部件,能使导致螺纹齿面高摩擦力的同步主轴和丝锥间的微小螺距差异得到平衡。在螺纹切削周期,可以将可能产生的轴向力增大减小到最小。

      上述攻丝刀柄具有下列技术特点:

  • 紧凑的外形
  • 压力方向长度补偿
  • 拉力方向扩大长度补偿
  • 拉力释放
  • 压力点机制
  • 类型KSN、KSN/ICS和KSN/HD可以使用快换夹头
  • 高质量抗锈蚀表面防护(KSN/HD)
SFM 系列

      由于细长的结构设计,故SFM系列攻丝刀柄主要用于多轴机床,可以加工间距较小的螺纹孔。

      为了满足多种不同的要求,SFM系列攻丝刀柄可分为下列3种类型:


SFM 标准设计,无长度补偿,结构较短。
SFM-NP 标准设计,无长度补偿,结构较短。刀柄内部圆球摆动系统用以补偿机床主轴与被加工螺纹底孔之间同心度误差,或者机床主轴的径向跳动误差。
SFM-L (DZ) 标准的此类攻丝刀柄装备有在压力方向上轴向长度补偿装置。当刀柄过载保护装置启动时,长度补偿装置补偿刀具与进给控制单元之间的运动差异。

GRN-NC 系列

      该系列攻丝装置主要用于CNC控制机床,有4种尺寸。

      装置中内置的回转传动机构,使丝锥退刀时,机床主轴不需要反转。由此产生的优点是:

  • 节省时间
  • 保护机床(电机),而且因为电流值几乎恒定,可节约能耗
  • 适用范围,机床主轴转数可达6000 rpm,内冷压力可达50巴(50 bar,700磅/平方英寸)
HF,IR,ICS 系列

      除了上述产品,我们还有HF系列攻丝刀柄和带有监控功能的IR系列攻丝刀柄。如果您想要全面的对刀具进行监控,ICS系列攻丝刀柄是您最好的选择。

      如果您想找到适合您的加工条件的最经济高效的刀具,请浏览我们的样本或查看我们的电子光盘“刀具浏览器”,或者联系我们技术服务部门的专家。
